电生理学显微镜 BX51WI载物台固定式显微镜



适用于脑切片和活体电生理学

设计用于电生理学应用的水浸光学元件

固定载物台概念带来的稳定性和可靠性



免振的放大倍率转换

电生理实验的研究人员主要担心的一个问题是切换物镜时发生的振动,结果对标本和周边设备造成干扰。为解决这个问题,奥林巴斯公司引入了一个概念 – 提供中间变倍体与高NA值长工作距离的20倍物镜组合,使用户能够在高倍与低倍间切换时无须更换物镜。

IR-DIC观察 (1).jpg免振的放大倍率转换 (2).jpg

IR-DIC观察,三叉神经运动神经元,昭和大学口腔生理学系,Tomio Inoue博士



安全的放大倍率转换

20倍浸水物镜(XLUMPLFLN20xW)与各种中间变倍透镜使高分辨率观察成为可能。20倍浸水物镜(XLUMPLFLN20xW)与各种中间变倍透镜使高分辨率观察成为可能。



荧光与红外的同步成像

使用WI-DPMC里配备的690 nm二向分色镜,将荧光发送到前面的端口,并将红外-DIC光线发送到后面的端口,使两个相机可在不会产生由光路选择导致振动的情况下同时成像。红外-DIC观察兼容775 nm和900 nm波长。



只产生最小振动的放大倍率选择器

WI-DPMC背面相机端口配备有双位置的中间变倍选择器。包括4x高倍中间透镜和可选的低倍透镜(0.25倍或0.35倍)。通过单一操作杆实现高倍或低倍选择,没有咯噔停止位或止动装置,在扫描并测量标本时可以最大程度减小因振动而产生的干扰。

* 可特别定购0.5倍、1倍和2倍的中间透镜。



只产生最小振动的可变咯噔停止位

所有的咯噔停止位,比如选择相机与眼睛观察模式时,可以调节为没有咯噔位,从而不会产生振动。


用于活细胞电生理学的chao高清晰度

红外-DIC优化光学元件

得益于的偏差补偿红外-DIC光学元件(涵盖了可见光、775 nm和900 nm波长的近红外光),在近红外光下观察到的图像的清晰度得到进一步提高,能够清晰地观察到脑片深处。



可见光DIC  允许操作者以高清晰度观察组织表面

775 nm IR-DIC   使在组织切片内组合使用红外相机观察成为可能。针对可见光和红外光波长观察对光学元件进行了校正,以最少的重调焦实现各种波长之间的快速切换。

900 nm Nomarski DIC 能够观察组织的更深处(需要用于900 nm的起偏振片和检偏振片)。


用于成像的Senarmont补偿

使用Senarmont聚光镜时,通过聚光镜下方的1/4波长板实施所有对比度调节,从而避免了碰撞载物台、标本、控制器或物镜转换器的危险。


用于改善对比度的带的聚光镜

U-UCD8聚光镜适用于可见光,以及从775 nm到900 nm的近红外光,这是一种高NA、短工作距离的聚光镜,可以提高神经细胞观察时的对比度。WI-UCD和WI-DICD为需要长工作距离的各种样品提供了解决方案。


用于优化对比度的倾斜式照明

奥林巴斯公司研发了一种倾斜式聚光镜(WI-OBCD),其长工作距离可以使阴影角度在不移动标本的情况下改变360度。倾斜式照明不需要其它的附件,很容易设置并控制。使用倾斜式照明可以很容易对塑料的培养皿成像(通常不适用于所有类型的DIC)。倾斜式照明的狭缝尺寸可变,安装在相应的滑块上,可以实现快速切换。

用于优化对比度的倾斜式照明 (1).jpg

WI-OBCD

用于优化对比度的倾斜式照明 (2).jpg

用于长工作距离的物镜

设计有长工作距离和特殊角度的液浸物镜。研发用于电生理学实验。


宏观镜头和荧光激发镜组

配备了2倍和4倍的低倍荧光物镜和用于特殊GFP观察的荧光激发镜组。具有长工作距离的物镜具有最大的灵活度。


用于测量膜电位的物镜

XLUMPLFLN20xW物镜具有高NA值和2.0 mm的工作距离,能够测量细胞膜电位(如左图所示)。此外,4倍宏观物镜(XLFLUOR4x/340)可用于测量组织水平的膜电位。


免振的最小噪音操作

前端的操作系统避免了膜片钳工作中的干扰。设计理念很简单,允许在装置的前端快速完成常用的操作,比如聚焦或滤色片更换。显微镜机架和聚光镜的两侧都提供了宽敞的空间,因此,可以将必要的操控设备放置在紧靠显微镜的地方。


免振光闸

荧光光闸水平滑动,没有止动装置或产生振动



具有可调节到无咯噔位的功能的荧光激发块转盘


使用螺丝刀可以解除6孔位转盘上的咯噔停止位。



便于在聚光镜四周调节的设计

镜架的设计为聚光镜四周留下了宽敞空间,使其很容易调节Nomarski DIC的对比度,更换滤色片、调节聚光镜的孔径光阑,并可以很方便地切换可见光、Nomarski DIC和红外-DIC。


聚焦旋钮靠近双手易于操作

微调焦控制位于显微镜主体的两侧前端。


可锁定的粗调焦位置

转入所需的孔位时,可以用粗调焦旋钮升起物镜,然后将其地放回原位。



用于保护元件的防水板

通过随附的磁铁固定的防水板提供了防止液体溢出和溅洒的保护作用。该防水板足够大,可以保护镜架、聚光镜和聚焦设备。


远程电源和手动开关

透射光用远程TH4电源设计没有配备冷却扇,以最大程度减小用电噪音。能够进行开/关和强度控制。可以与选配的TH4-HS手动开关组合使用,在最大距离远离法拉第笼的位置提供光强和开/关控制。


更多选择的物镜转换器

摆动式物镜转换器WI-SRE3具有的纤细集成设计和前后摆动运动结构,能够在更换物镜时不干扰电极和显微操作设备。物镜接口采用了防震的弹簧结构。滑出式物镜转换器U-SLRE设计用于固定一个大直径低倍荧光物镜(XLFLUOR 2x/340或4x/340),以及一个具有正常(RMS)直径螺纹的物镜。物镜转换器的移动是一种简单的水平滑动。单孔位物镜转换器WI-SNPXLU2设计用于安装的大直径XLUMPLFLN20xW物镜。RMS适配器WI-RMSAD能够将具有RMS螺纹尺寸的物镜固定到WI-SNPXLU2上。


WI-SRE3


U-SLRE



摆动滑出式物镜转换器避免了气泡的产生

IX-SVL2通用载物台可用于左/右手操作,并能够实现稳定的标本X-Y移动。




BX51WI+IX-SVL2



针对各种需求的功能和解决方案

可调节用于小动物实验

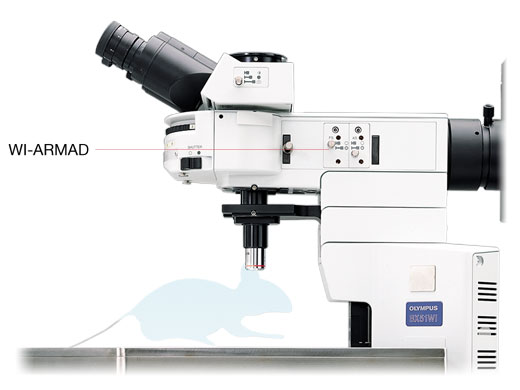

镜臂高度抬升装置(WI-ARMAD)提供了额外的40 mm的间隙距离,安装在显微镜镜架与反射光照明器之间。小动物实验通常不需要透射光,因此允许取下载物台下的聚光镜组件。取下后,载物台可以再降低50 mm,使间隙距离增加达到90 mm。


可调节用于小动物实验



添加并控制光源的附加装置


灯箱适配器U-LHAD允许在显微镜镜架与灯箱之间安装双接口U-DP。


U-RFSS

长方形视场光阑U-RFSS设计与CCD相机组合使用,防止成像区域边缘的标本发生光漂白。



用于注射实验的载物台和适配器

载物台适配器WI-STAD设计用于将传统显微镜右手载物台或左手载物台固定到WI镜架上。BX2载物台(U-SVRB-4,或U-SVLB-4)的紧凑型设计减少了标本与操控器之间的距离,并为注射创建了稳定的平台。


BX51WI+WI-STAD+U-SVRB-4



红外用中间变倍装置

配备有2倍的中间变倍位的U-ECA能够为相机或观察者实施快速倍率转换,而无须更换物镜。U-CA配备了一个四孔位拨盘,能够在1倍、1.25倍、1.6倍和2倍之间完成快速切换。所有变倍装置都可以安装用于固定各种相机的标准奥林巴斯适配器。

*不建议将U-ECA和U-CA用于U-TR30三目镜筒的红外观察。



红外用型视频放大接口

U-TVCAC配备有带1倍、2倍和4倍红外校正孔位的3孔位拨盘。 包括一个标准C型顶端接口。



技术规格:

观察方法

明场



暗场



荧光(蓝/绿激发)



荧光(紫外激发)



微分干涉



IR-微分干涉



简易偏光


照明器

透射式柯勒照明器

100W卤素灯


荧光照明器

100瓦汞灯



光导照明

聚焦

聚焦机制

物镜转盘聚焦

中间变倍器

手动转轮


物镜转盘

手动

摇摆(2孔)

载物台

手动

带右手控制旋钮的机械式载物台

X: 76 mm, Y: 52 mm



左手短柄传动式载物台IX-SVL2

X: 50 mm, Y: 43 mm

聚光镜

手动

通用聚光镜

NA 0.9 / WD 1.5毫米,1.25X-100X [摇摆:1.25X-4X,带浸油顶透镜:(NA 1.4 / WD 0.63毫米)]



摇摆式聚光镜

NA 0.9 / WD 2毫米(1.25X-100X)



长工作距离聚光镜

NA 0.8/ W.D. 5.7 mm (5X–100X)



长工作距离微分干涉聚光镜

NA 0.8/ W.D. 5.7 mm (10X–100X)



长工作距离倾斜聚光镜

NA 0.8/ W.D. 5.7 mm (10X–100X)

观察筒

宽视场(FN 22)

三目观察筒



红外三目观察筒



正像三目观察筒

尺寸(宽×深×高)



317.5 (W) x 567 (D) x 503.8 (H) mm (落射荧光配置)

重量



19 kg (落射荧光配置)
